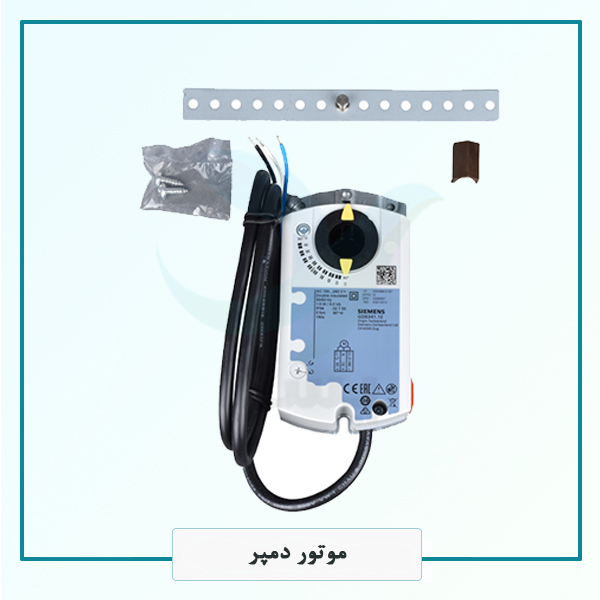

موتور دمپر
موتور دمپر ( actuator ) از تجهیزاتی است که در کنترل هوشمند سیستم های تهویه مطبوع ( HVAC ) مانند هواساز ها ، نقش مهمی داراست .
وظیفه اصلی موتور دمپر تغییر وضعیت دمپر جهت کنترل حجم هوای عبوری از دمپرها است .
موتور دمپر ها در بخش های متفاوت سیستم های تهویه مطبوع ، برای تأمین نیازهای کنترلی سیستم به کار می روند .
دمپر ( دمپر هوا) در واقع مانند یک شیر عمل می کند،
از این نظر که عملکرد آن باز و بسته کردن و کنترل مقدار ورودی و خروجی هوا و تنظیم جریان آن است.
موتور دمپر یکی از اجزای مهم در سیستم های تهویه و آلاینده ها و دود محسوب می شود. این وسیله در
صنایع مختلف ساختمانی، تاسیسات زیرزمینی و معادن و… کاربرد دارد.
یک دمپر خالص تمامی انرژی که وارد آن می شود را به صورت دیگری از انرژی تبدیل می کند، برای مثال انرژی مکانیکی را به گرمایی بدل می کند.
موتور دمپر برای کنترل جریان هوا یا قطع و وصل کردن جریان هوا در مسیر است.
به طور کلی دمپر از قطعات ضروری برای کنترل میزان جریان هوا است.
دمپر در انواع مختلف دمپر پروانه ای، دمپر آتش و… تولید می شود. موتور دمپر یکی از انواع دمپر است.
با نصب موتور به جای دسته، دمپر از حالت دستی به اتومات تبدیل می شود.
محرک های قدرتمند برای سیستم های تهویه مطبوع و نصب ساده آن همواره یکی از چالش های بزرگ این صنعت می باشد.
نصب در مکان هایی که دسترسی به آن بسیار سخت بوده و نیز امکان بازرسی های دوره ای برای آن وجود ندارد همواره یک عامل تعیین کننده برای انتخاب موتور دمپر می باشد.
با استفاده از موتور دمپر های زیمنس همواره موقعیت پروژه خود را امن نگه دارید.
موتور دمپر
انواع موتور دمپر
این محصول می تواند بر اساس وات، ولتاژ، اندازه عمومی و روش برگشت، مانند فنر برگشت دار، متفاوت باشند.
عمده این تقسیم بندی به دو گونه فنر برگشت و بدون فنر تقسیم بندی میشود که هرکدام دارای دو نوع قطع و وصل تدریجی است.
عملکرد موتور دمپر چیست؟
یک سیستم دمپر دارای یک بدنه اصلی بوده که تعریف کننده مسیر جریان هوا به صورت پیوسته است
که بین یک دهانه ورودی و دهانه دوم که دهانه خروجی است قرار دارد.
همچنین یک درب قابل چرخش در داخل بدنه اصلی کار گذاشته شده است
تا جریان سیال را از بدنه اصلی کنترل کند.
موتور دمپر
موتور دمپر بدون فنر
این موتور دمپرها برای سیستمهای کنترل دود و آتش استفاده میشوند.
عملکر این موتورها مانند موتورهای فنر برگشت بوده و
با اتصال جریان برق دمپر باز شده و تا ۹۰ درجه به حرکت خود ادامه میدهد
و در زاویه ۹۰ درجه می ایستد.
موتور دمپر
موارد مصرف موتور دمپر بدون فنر
برای قطع و وصل مسیر هوای تازه یا برگشت ورودی به دستگاه هواساز
دمپرهای موجود در اتاق های دیزل ژنراتور باید همزمان با روشن و خاموش شدن دیزل (دمپر هوای خروجی جلوی فن دستگاه دیزل یا دمپر هوای ورودی به اتاق) باز یا بسته شود.
دمپرهای موجود در مسیر فن های تهویه محیط مانند انبارها، کارخانه ها و…
و موارد دیگر که نیاز به عملکرد بستن یا باز شدن دمپر بدون نیروی برق باشد.
موتور دمپر
مشخصات موتور دمپر زیمنس
- گشتاور های مختلف از جمله 4NM – 9NM – 18NM
- در مدل های مختلف دارای فنر برگشت
- سیگنال های ورودی ON/OFF
- دارای فیدبک بصورت آنالوگ ولتاژی و یا بصورت سوئیچ های وضعیت ابتدایی و انتهایی AUXILIARY SWITCHES
- تغذیه ولتاژی بصورت ۲۲۰ و ۲۴ ولت
- کارکرد در دماهای مختلف ۵۰ درجه سانتی گراد الی ۳۰- درجه سانتی گراد
- مقاوم در برابر نفوذ آب و گرد و غبار IP54
- دارای سنسور حریق دمای اندازه گیری ۷۲ تا ۹۰ درجه سانتی گراد
- قابلیت تنظیم دستی و اتوماتیک
- دارای استاندارد های CE و UL
- مقاوم در شرایط سخت و بدون نیاز به نگهداری
- دارای طول عمر بیش از ۱۰۰.۰۰۰ سیکل (تائیدیه های اروپایی و آمریکایی)
- جنس بدنه از فولاد ضد زنگ
- ساخت سوئیس
موتور دمپر
ویژگی های موتور دمپر بدون فنر
- قرارگیری خودکار شفت در مرکز
- کاور قابل جداسازی
- جهت چرخش قابل انتخاب ( بسته به نحوه نصب )
- قابل نصب تحت هر شرایطی ( IP54 تنها در صورت نصب افقی و قرار گیری کاور دسترسی زیر شفت قابل استناد است )
نحوه نصب موتور دمپر
تعویض موتور دمپر و نصب آن بسیار آسان است و فقط نیاز به حذف پیچ تنظیم کننده موتور است که آن را به دمپر نگه می دارد.
موتور دمپر
موتور دمپر فنر برگشت
این موتور دمپر ها به‌گونه ای طراحی شده اند
که فنر داخل آن ها در شرایط اضطراری نظیر قطع برق سبب بسته شدن دمپر می شود
و این ویژگی باعث حفاظت از موتور دمپر می شود.
یعنی علاوه بر کاربری اصلی خود که باز و بسته کردن (ON/ OFF) دمپر است، از آن محافظت نیز می کند.
موتور دمپر فنر برگشت امکان کنترل از راه دور دستگاه را فراهم می کند، که اغلب برای رعایت استانداردهای ایمنی لازم است.
موتور دمپر
این موتور دمپر برای شرایطی که قطع برق می تواند سیستم را به خطر بیندازد، مناسب است.
برند های تولید کننده موتور دمپر فنر برگشت
- زیمنس (siemens)
- هانیول (honeywell)
- لوفبرگ (lufberg)
طول عمر موتور دمپر زیمنس
طول عمر بالا موتور دمپر زیمنس سبب شده تا مشتریان میل بیشتری به استفاده از این برند داشته باشند.
اگر به تمام نکات ذکر شده در کاتالوگ موتور دمپر زیمنس هنگام نصب توجه شود،
به راحتی می توان طول عمری بالای ۱۰ سال برای آن در نظر گرفت.
موتور دمپر
ویژگی های فنی موتور دمپر فنر برگشت
– زاویه چرخش : ۹۰ درجه
– کلاس حفاظت : IP54
– موتور دمپر هوای زیمنس
– ولتاژ تغذیه : ۲۴ ولت متناوب
– دارای آداپتور سنتر کردن محور
– دارای نشان دهنده وضعیت دمپر
– محدوده دمای کارکرد : ۳۲- درجه سانتیگراد تا ۵۵ درجه سانتیگراد
– با فنر برکشت جهت دمپر های هوا تا سطح مقطع بر حسب مدل موتور دمپرها
– با قابلیت عملکرد تدریجی برای مصرف روی دمپرهایی که لازم است در هنگام قطع برق موتور به حالت صفر اولیه برگردد و نیز روی دمپرهایی که دو موتور دمپر روی یک شافت نصب و عمل می نمایند.
موتور دمپر
- نصب در اتاق دیزل ژنراتور
- نصب در سیستم تهویه مطبوع و عملکرد در هنگام اطفا حریق
- نصب در ورودی هواساز
- نصب در اتاق هواساز
- دارای استاندارد های ISO ، CE و EAC و استاندارد UL برای مدل های ۲۴ ولت
عمده مصرف موتور دمپرهای فنر برگشت همچون دریچه های لوور هوارسان در در اتاق دیزل ژنراتور می باشد.
موتور دمپر
موتور دمپر دود و حریق
دمپرها جزو مهم ترین اجزا در سیستم های تهویه و استخراج دود هستند.
موتور دمپر دود و حریق زیمنس دارای گشتاور ۴ نیوتن می باشد
که مناسب برای باز و بسته کردن دریچه هایی تا ابعاد ۰٫۶ متر مربع است.
لازم به ذکر است که از دمپر های سنگین صنعتی در نیروگاه ها، پتروشیمی و صنایع نفت و گاز به کرات استفاده می شود،
موتور دمپرهای دود و حریق در بسیاری از تأسیسات زیرزمینی مختلف
مانند تونل های جاده ای، تونل های راه آهن و شبکه های مترو و همچنین در معادن زیرزمینی و صنایع دریایی مورد استفاده قرار می گیرند.
موتور دمپر
که طراحی موتور دمپر دود به شدت خاص و دقیق بوده و باید بتوانند در شرایط جوی ویژه دوام آورده و دچار خوردگی نشوند.
از آنجایی که بخش عمده ای از صنعت نفت و پتروشیمی کشور ما در جنوب ایران واقع بوده که دارای شرایط ویژه جوی است،
و هوای خروجی از دودکش ها یا کانال های تخلیه هوا سرعت زیاد و حجم بالایی دارند، استفاده از دمپر ها خیلی زیاد دیده می شود.
فایردمپر زیمنس به منظور محافظت شما در برابر حریق و دود بوده و امنیت ساختمان شما را نیز تضمین می نماید.
تائیدیه ها و استاندارد های موتور دمپر های حریق زیمنس (فایردمپر زیمنس) این سری محصولات را در زمره مطمئن ترین تجهیزات حریق قرار داده است.
(فایردمپر زیمنس) یک رابط حساس بین انسان و سیستم های ایمنی است که در مواقع اضطرار (حتی در شرایط قطع برق) می بایست مسیر های فرار و خروج را تا حد امکان از دود و حریق دور نگه دارد.
موتور دمپر
