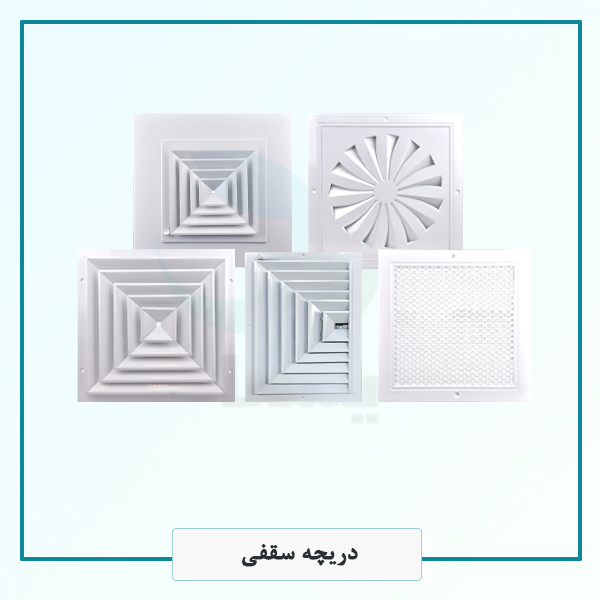

دریچه سقفی

دریچه سقفی چهار طرفه

یکی از انواع دریچه های سقفی چهارگوش که کاربرد بسیار زیادی دارد، دریچه سقفی چهار طرفه میباشد که هم برای مکش و هم دمش هوا بکار میرود و توانایی توزیع جریان هوا به صورت چهار طرفه را دارد .

به دریچه هایی که از طریق سقف هوا رسانی میکنند دریچه سقفی می گویند.

بنابراین مناسب مکان هایی است که نیازمند توزیع هوا در چهار جهت مختلف هستند.

برای کانال هایی که بصورت افقی در سقف ساختمان ها اجرا میشوند و دهانه انشعاب نیز از طریق سقف کاذب خارج میشوند از این محصول استفاده میشود.

همچنین این محصول ساختار متفاوتی دارد که باعث تعادل هوا میشود و دریچه ای که برای مکش هوا بکار برده میشود ، لزوما به دمپر نیاز ندارد.

دریچه سقفی چهارگوش چهار طرفه _ تنظیم تهویه یسنا

کاربرد دریچه سقفی چهار طرفه

در سقف مکان هایی با حداکثر ارتفاع ۵ متر
پیشانی سقف کاذب و دیوارها
مجتمع های مسکونی
راهروها
سالن ها
مدارس
بیمارستان ها
ساختمان های اداری و تجاری
و…

دریچه سقفی چهارگوش چهار طرفه _ تنظیم تهویه یسنا

مزایای دریچه چهارگوش چهار طرفه

قابل تولید در ابعاد و رنگ های مختلف مانند سفید، کرم، استخوانی، قهوه ای، طوسی و…
نصب آسان بر روی کانال های چهارگوش
نصب بر روی کانال های گرد با استفاده از تبدیل چهارگوش به گرد
رنگ کوره ای الکترواستاتیک
استفاده برای تهویه مطبوع به منظور سرمایش و گرمایش
الگوی توزیع هوای دریچه سقفی چهار طرفه دیفیوزری میباشد.
امکان نصب انواع دمپر پشت دریچه ای
افت فشار متوسط

دریچه سقفی چهارگوش چهار طرفه _ تنظیم تهویه یسنا

تجهیزات جانبی دریچه چهار طرفه

باکس های تبدیل
انواع دمپر های پشت دریچه ای

محدودیت های دریچه چهارگوش چهار طرفه

محدودیت ابعادی در ساخت دریچه سقفی دور پهن وجود دارد.

دریچه سقفی چهارگوش چهار طرفه _ تنظیم تهویه یسنا

قیمت دریچه سقفی چهار طرفه

برای تعیین قیمت دریچه چهار طرفه فاکتور های مختلفی را باید درنظر گرفت.این فاکتورها عبارتند از:
ابعاد دریچه
مقدار ورق استفاده شده
دستمزد تولید آن
هزینه حمل و نقل

تنظیم تهویه یسنا

دریچه سقفی سه طرفه

هوارسانی این نوع دریچه در سه جهت بوده و همانطور که از نام آن مشخص است محل نصب آن بر روی سقف می باشد و یکی از ضلع های آن با ابعادی بزرگتر به عنوان ضلع بسته در دریچه در نظر گرفته می شود.

دریچه سقفی سه طرفه مناسب برای مکان هایی است که نمیخواهیم هوا با دیوار برخورد داشته باشد.

دریچه سقفی سه طرفه به منظور استفاده در سقف ساختمان های تجاری ، اداره های مدرن، هتل ها و مکان های صنعتی طراحی شده اند.

این دریچه ها برای سقف هایی که ارتفاع در آنها کمتر از ۴ متر است کاربرد داشته

و برای هوای رفت، برگشت و تخلیه و همچنین به منظور هر دو هدف تهویه مطبوع یعنی سرمایش و گرمایش نیز مورد استفاده قرار میگیرد.

این مدل دریچه معمولا در مکان هایی که حجم قابل توجهی از هوا با افت فشار متوسط مورد نیاز است ، استفاده می شود

و همچنین میتوان از آنها برای مکان هایی استفاده کرد که نیاز به هوادهی از سقف به صورت لایه ای دارند.

دریچه سقفی سه طرفه _ تنظیم تهویه یسنا

این مدل دریچه ،قابل ساخت در مدل های مختلف از آلومینیوم اکسترود شده مقاوم در برابر خوردگی می باشند.

همچنین میتوان در ابعاد مربعی و مستطیلی بنا به سفارش مشتری آنها را تولید کرد.

دریچه سقفی قابلیت پخش هوا در جهت هایی به صورت متضاد (opposite) و یا کنجی (corner) را دارا می باشند.

دریچه سقفی سه طرفه تنظیم تهویه یسنا در انواع کلاف های پهن و دور باز تولید می شود و تنها تفاوت آنها در قاب آنها می باشد.

برای اطلاع از قیمت ها و دریافت مشاوره با ما تماس بگیرید.

تجهیزات جانبی دریچه سقفی سه طرفه

دمپر مخفی پشت گالوانیزه
تبدیل گرد به چهارگوش
اتصال کانال فلکسیبل

دریچه سقفی سه طرفه _ تنظیم تهویه یسنا

ویژگی های دریچه سقفی سه طرفه

تولید در رنگ های مختلف سفید، کرم، استخوانی، قهوه ای، طوسی، مشکی مات و براق و …. با توجه به سفارش مشتریان
جهت هوای رفت و برگشت
از جنس آهن و آلومینیوم(ضدزنگ)
دارای پوشش رنگ پودری الکترواستاتیک

دریچه سقفی سه طرفه _ تنظیم تهویه یسنا

دریچه سقفی دو طرفه

این دریچه ها برای استفاده در سقف مکان هایی مانند هتل ها ، مکان های صنعتی ، ساختمان های تجاری و اداره های مدرن طراحی شده و همچنین برای سقف ساختمان هایی که ارتفاع آن کمتر از ۴ متر می باشد،کاربرد دارد.

از دریچه سقفی دو طرفه برای تخلیه ، هوای رفت و برگشت و همچنین به منظور هر دو هدف تهویه مطبوع یعنی سرمایش و گرمایش نیز استفاده می شود.
تنظیم تهویه یسنا در زمینه فروش دریچه های سقفی از جمله دریچه سقفی یک طرفه، فروش دریچه سقفی دو طرفه ،دریچه سقفی سه طرفه و چهار طرفه فعالیت میکند.

برای اطلاع از قیمت ها می توانید از طریق شماره های مشخص شده در سایت با ما تماس بگیرید.

دریچه سقفی دو طرفه معمولا در مکان هایی که حجم قابل توجهی از هوا با افت فشار متوسط مورد نیاز است ، استفاده می شود

و میتوان از آنها در مکان هایی استفاده کرد که نیاز به هوادهی از سقف به صورت لایه ای دارند.

این مدل دریچه های سقفی ،قابل ساخت در مدل های مختلف از آلومینیوم اکسترود شده مقاوم در برابر خوردگی می باشند.

همچنین میتوان در ابعاد مربعی و مستطیلی بنا به سفارش مشتری آنها را تولید کرد.

این نوع دریچه قابلیت پخش هوا در جهت هایی به صورت متضاد( opposite ) و یا کنجی (corner) را دارا می باشد و میتوان در انواع کلاف های پهن و دور باز آنها را تولید کرد.

دریچه سقفی دو طرفه _ تنظیم تهویه یسنا

تجهیزات جانبی دریچه سقفی دو طرفه

دمپر مخفی پشت گالوانیزه
تبدیل گرد به چهارگوش
اتصال کانال فلکسیبل

دریچه سقفی دو طرفه

تولید در رنگ های مختلف سفید، کرم، استخوانی، قهوه ای، طوسی، مشکی مات و براق و …. با توجه به نیاز مشتریان
جهت هوای رفت و برگشت
از جنس آهن و آلومینیوم(ضدزنگ)
دارای پوشش رنگ پودری الکترواستاتیک

تنظیم تهویه یسنا

نصب دریچه سقفی دو طرفه

دریچه سقفی چهارگوش دو طرفه در مکان های مختلفی کاربرد دارد .

این نوع دریچه اغلب در مکان هایی استفاده میشود که به حجم قابل توجهی از هوا با افت فشار متوسط مورد نیاز است و برای فضاهایی که به هوادهی از سقف و لایه ای نیاز دارند، گزینه مناسبی می باشد.

دریچه سقفی دو طرفه _ تنظیم تهویه یسنا

ویژگی های دریچه سقفی دو طرفه

قابل استفاده برای سقف مکان هایی که ارتفاع آنها حداکثر ۴ متر میباشد.
افت فشار متوسط
قابل اجرا در سقف و تایل سقف کاذب
قابل ساخت در ابعاد مربعی و مستطیلی و با توجه به سفارش مشتری
قابل ساخت در انواع مختلف از آلومینیوم اکسترود شده مقاوم در برابر خوردگی
قابلیت نصب انواع دمپر جهت کنترل هوادهی
مناسب برای ساختمان های تجاری ، اداری و لوکس

دریچه سقفی یک طرفه

دریچه سقفی یک طرفه تنظیم تهویه یسنا بهترین گزینه برای توزیع هوای رفت و برگشت در مکان هایی مانند لبه های اتاق و یا نزدیک درهای بیرونی که ممکن است هدایت مستقیم هوا غیر مفید باشد، می باشد.

هوادهی این دریچه ها به صورت یک طرفه بوده و محل نصب آن در سقف می باشد.

دریچه سقفی یک طرفه بی دمپر _ تنظیم تهویه یسنا

این دریچه ها برای استفاده در سقف ساختمان هایی مانند هتل ها ، اماکن صنعتی و مدرن،ساختمان های اداری و تجاری طراحی شده اند و برای سقف هایی کاربرد دارند که ارتفاع آن ها کمتر از ۵ متر است.

دریچه سقفی یک طرفه برای هوای رفت، هوای برگشت، تخلیه و همچنین به منظور هر دو هدف تهویه مطبوع یعنی سرمایش و گرمایش نیز استفاده می شود.

همچنین از این دریچه ها در مکان هایی که هوادهی لایه ای از سقف ضروری است و حجم قابل توجهی از هوا با افت فشار متوسط مورد نیاز است، استفاده می شود.

دریچه سقفی یک طرفه بی دمپر _ تنظیم تهویه یسنا

دریچه سقفی یک طرفه را میتوان در مدل های مختلف و در ابعاد مربعی و مستطیلی طبق سفارش مشتری از آلومینیوم اکسترود شده مقاوم در برابر خوردگی تولید کرد.

این دریچه ها جهت هدایت هوای ورودی از سقف به یک جهت خاص به کار میروند.

در واقع دریچه سقفی چهارگوش یک طرفه با پره های اریب، هوای خروجی از دهانه انشعاب کانال را به یک مسیر خاص هدایت می کند

و در انواع کلاف های پهن و دور باز قابل ساخت است و تنها تفاوت آنها در قاب آنها می باشد.

تجهیزات جانبی دریچه سقفی یک طرفه

دمپر مخفی پشت گالوانیزه
تبدیل گرد به چهارگوش
اتصال کانال فلکسیبل

تنظیم تهویه یسنا

قابلیت های دریچه سقفی چهارگوش یک طرفه

تولید در رنگ های مختلف سفید، کرم، استخوانی، قهوه ای، طوسی و …. با توجه به نیاز مشتریان
جهت هوای رفت و برگشت
تولید از جنس آهن و آلومینیوم(ضدزنگ)
دارای پوشش رنگ پودری الکترواستاتیک

محل نصب دریچه سقفی چهارگوش یک طرفه

محل نصب این نوع دریچه چهاگوش، در سقف کاذب ، سقف گچی و سقف تایلی ۶۰ * ۶۰ می باشد.

دریچه سقفی یک طرفه بی دمپر _ تنظیم تهویه یسنا

دریچه پانچ اتاق عمل

با توجه به ساختار دریچه، هوای تهویه شده آرام در فضا ریزش می کند و در مسیر دریچه های برگشت انتقال می یابد.

دریچه های CleanRoom یا دریچه پانچ به منظور هوای برگشت و تخلیه هوا به صورت نقطه ای و همگن در اتاق های عمل بیمارستان ها و مکان های این چنینی از جمله آزمایشگاه ها، اتاقهای تمیز و دارو سازی ها مورد استفاده قرار میگیرد.

همچنین ساختار این دریچه طوری در نظر گرفته می شود که سرعت در سطح دریچه به طور متوسط بین ۲۵ تا ۳۵ فوت بر دقیقه باشد.

دریچه پانچ اتاق عمل _ تنظیم تهویه یسنا

تخلیه هوا در دریچه پانچ به صورت ریزشی اتفاق می افتد و عملکرد آن به صورت نقطه ای می باشد.

همانگونه که از اسم این دریچه ها مشخص است کاربرد این دریچه ها در اتاق عمل و جهت هوای رفت مورد استفاده قرار می گیرند.

الگوی این دریچه به صورت آرام است.

مزایای دریچه پانچ اتاق عمل

پرتاب به صورت ریزشی
تخلیه هوا به صورت آرام
وزن سبک
قابل تولید در ابعاد و ضخامت های مختلف

دریچه پانچ اتاق عمل _ تنظیم تهویه یسنا

مکانیسم دریچه پانچ اتاق عمل، یک صفحه ورق پانچ شده (سوراخ شده) از جنس استنلس استیل، آلومینیوم، گالوانیزه و انواع ورق های فولادی به قطر های مورد نیاز می باشد.

اغلب سوراخ های تعبیه شده بر روی ورق پانچ نمره ۶ تا ۱۰ میلی متر می باشند .

از مهمترین مزایای این دریچه میتوان به قابلیت نصب بر روی فیلتر باکس نیز اشاره کرد که در داخل آن ها فیلتر هپا تعبیه گردیده است.

دریچه پانچ اتاق عمل _ تنظیم تهویه یسنا

همچنین از کانال های فلکسیبل برای اتصال به آن ها استفاده می شود.

دریچه پانچ به راحتی برروی کانال چهارگوش یا به وسیله یک تبدیل روی کانال گرد تعبیه می شود.

این نوع دریچه را می توان با دمپر یا بدون دمپر استفاده کرد اما در بیشتر موارد در پشت دریچه بدون دمپر نصب می گردد.

دریچه پانچ اتاق عمل _ تنظیم تهویه یسنا

دریچه خورشیدی

صفحه دریچه خورشیدی مربع شکل است که داخل صفحه با انواع اشکال مدور هندسی دکوراتیو ساخته می شود.

دریچه خورشیدی ( Circular(Round) Ceiling Diffuser) یکی از پر کاربرد ترین دریچه های تنظیم هوا می باشد و نام دریچه برگرفته از نوع تابش اشعه های خورشید انتخاب شده است.

همچنین دریچه گرد خورشیدی توسط قالب های مخصوص، تراشکاری شده و تحت فشار دستگاه های پرس پانچ می گردد.

از این دریچه برای سیستم های رفت هوا و هم برای سیستم های برگشت استفاده می شوند.

این دریچه ها عموما به صورت تایلی در داخل حفره های سقف کاذب بصورت ترکیبی با حجم پلنیوم باکس جاسازی و نصب می شوند.

در مکان ها و محیط هایی که در فضای آن ذرات معلق وجود ندارد و نیاز به پخش و توزیع هوا با دبی بالا وجود دارد از دریچه خورشیدی استفاده میشود.

با بکارگیری از پره های خاص، هوا را به صورت گردابی توزیع کرده و باعث می شود که هوای سقفی و کف هم دما شوند.

دریچه خورشیدی با کلاف _ تنظیم تهویه یسنا

مزایای دریچه خورشیدی

مناسب برای مکان های آرام و ساکت بدلیل سطح قدرت بسیار کم صدا
تیغه های ثابت
اتصال به صورت افقی و عمودی به کانال
طول پرتاب و سرعت مناسب و ظرفیت دبی بالا
بهره گیری از تیغه های خود نگهدارنده
عنصر جذاب برای طراحان ساختمان ها و معماران ساختمان های لوکس به دلیل زیبایی
عموما دریچه گرد خورشیدی جزو دریچه های لوکس به شمار میرود.

دریچه خورشیدی با کلاف _ تنظیم تهویه یسنا

کاربرد های دریچه خورشیدی

تامین هوای اتاق
برای استفاده در انواع سیستم های سقفی
برای ارتفاع های بیش از ۴ متر
برای جریانهای ثابت و متغیر
توزیع هوا با دبی بالا در محیط
برای توزیع هوا در محفظه پلنیوم باکس به صورت گردابی
توزیع هوای گردابی در محفظه پلنیوم باکس
برای تامین و استخراج هوا ( رفت و برگشت )

دریچه خورشیدی با کلاف _ تنظیم تهویه یسنا

راه حل مناسبی برای ورودی هوا به اتاق ها تلقی می شوند که با این وسیله سرعت و جهت مورد نیاز برای اختلاط هوا فراهم می گردد.
دریچه خورشیدی میتوانند از جنس آلومینیوم ،گالوانیزه و استیل استلنس باشد.
رنگ آمیزی به صورت پودری الکترواستاتیک می باشد.
در سایز های ۳۰*۳۰ تا ۷۰*۷۰ اغلب مصرف میشوند.

این نوع دریچه با توجه به مکانیزم خود که به صورت چرخشی میباشد، هوای خروجی را به صورت یکپارچه و همگن در تمامی زوایای محیط پخش میکند و هوای خروجی مانند دریچه های سقفی گرد تخت و برجسته از این دریچه به صورت همگن در ۳۶۰ درجه منتشر می شود.

دریچه خورشیدی با کلاف _ تنظیم تهویه یسنا

از دیگر مزایای دریچه خورشیدی میتوان به ظرفیت هوادهی آن اشاره کرد. پرکاربردترین محل استفاده این دریچه ها، اتاق های تمیز میباشند که نیاز به هوادهی همگن با دبی بالا دارند.

با توجه به زیبایی این محصول ، اکنون صرفا در اتاق های تمیز مورد استفاده قرار نمیگیرند، بلکه در تمامی مراکز تجاری،هتل ها،مراکز تفریحی،فرودگاه ها و …. از این مدل دریچه استفاده میشود.

مجموعه تنظیم تهویه یسنا با توجه به نیاز بازار به این نوع دریچه ،اقدام به تولید فیلتر باکس به همراه دریچه خورشیدی نموده که با توجه به نیاز کارفرمایان امکان سفارش سازی در ابعاد و طرح های مورد نیاز وجود دارد.

دریچه خورشیدی تولید شده در کارخانجات یسنا، با پوشش رنگ کوره ای الکترواستاتیک در دسترس کارفرمایان قرار میگیرد.

تنظیم تهویه یسنا

دریچه آرمسترانگ

یکی از انواع پرکاربرد دریچه سقف کاذب، دریچه آرمسترانگ چهار طرفه چهارگوش است.

دریچه های مخصوص تایل آرمسترانگ برای هوای رفت در اشکال چهارگوش ، سبد تخم مرغی و گرد طراحی و ساخته میشوند.

دریچه آرمسترانگ _ تنظیم تهویه یسنا

ویژگی و مزیت اصلی دریچه تایلی چهار طرفه وسط سقفی، امکان پخش هوا از چهار سمت خروجی این دریچه می باشد.

دریچه سقف کاذب (آرمسترانگ) چهارطرفه به دو صورت با دمپر و بدون دمپر میتواند مورد استفاده قرار بگیرد.

این دریچه ها هم برای رفت هوا ( دمش) و هم برای برگشت هوا (مکش) ، مورد استفاده قرار میگیرند.

دریچه آرمسترانگ _ تنظیم تهویه یسنا

مشخصات دریچه های تایلی چهار طرفه

قابلیت نصب بسیار آسان و انعطاف فراوان با استفاده از تبدیلهایی با ابعاد مختلف جهت اتصال به کانال
ظاهر زیبا و دکوراتیو جهت انواع مصارف خانگی، اداری، رستوران‌ها و هتل‌ها
رنگ: پودری کوره ای الکترواستاتیک
جنس: ورق، پروفیل آلومینیوم
محل نصب: روی سقف های کاذب تایلی
ابعاد: طبق سفارش و درخواست مشتری

دریچه آرمسترانگ _ تنظیم تهویه یسنا

کاربرد دریچه تایل آرمسترانگ چهار طرفه (چهارگوش)

دریچه تایلی چهارگوش سقفی اغلب با استفاده از یک رابط گرد یا چهارگوش به خط اصلی کانال هواساز متصل می شود.

از این دریچه های هوای رفت که دارای الگوی توزیع هوای دیفیوزی هستند در انتقال و توزیع هوای تولید شده توسط کلیه دستگاه های تهویه مطبوع ( داکت اسپلیت ، فن کوئل ، هواساز و … ) استفاده میشود.
