انواع اتصالات گرد

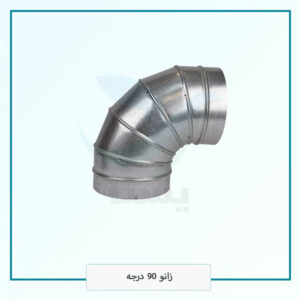

زانو ۹۰ درجه
زانو ۹۰ درجه گالوانیزه بعد از لوله اسپیرال گرد پرمصرف‌ترین نوع اتصالات کانالهای انتقال هوا می‌باشد.
در کانال‌کشی لوله اسپیرال و داکت اسپیرال زانویی‌های گرد نقش مهمی ایفا می کنند.
کانال زانویی دارای زوایای متنوعی هستند و هیچ محدودیتی در ساخت زانویی با زاویه‌های مختلف وجود ندارد.
همچنین کانال زانویی گرد می‌تواند به‌صورت تبدیلی یا گرد به چهارگوش باشد.
در بسیاری از کانالهای کولر آبی و کانال کولر از دو عدد زانویی و به اصطلاح زانو تلفنی استفاده می‌شود.
برای ایجاد زاویه ۹۰ درجه از یک زانو ۴۵ درجه بعد از سه‌راهی استفاده می‌کنند تا هوا بهتر داخل کانال اسپیرال هدایت شود.
کانال زانویی را می‌توان به‌صورت های گوناگون ساخت. شعاع استاندارد D=R می‌باشد.
زانو ۹۰ درجه گالوانیزه _ تنظیم تهویه یسنا
کاربرد زانو ۹۰ درجه گالوانیزه
موارد کاربری آن به ویژه مراکز تجاری و رستوران ها می باشد.
استفاده از لوله و اتصالات گالوانیزه بسیار مقرون به صرفه بوده و فضای بسیار کمتری از ساختمان اشغال می کند.
به دلیل پیش ساخته بودن کلیه لوله ها، زانوها، اتصالات و متعلقات گالوانیزه،فرایند نصب کانال ها به سرعت و در کمترین زمان انجام می گیرد.
زانو ۹۰ درجه گالوانیزه _ تنظیم تهویه یسنا
جنس زانو ۹۰ درجه گالوانیزه
جوشکاری زانوها بسته به ضخامت ورق و سفارش با استفاده از جوش نقطه ای، درزجوش، کلینچ و الکترودی صورت می گیرد.
زانو گالوانیزه و سایر اتصالات در جنس های گالوانیزه، استیل،آلومینیوم و ورق سیاه در قطرهای دلخواه قابل سفارش گذاری است.
این محصولات دارای راندمانی مطلوب در هدایت هوا می باشند.
وظیفه زانو ۹۰ درجه گالوانیزه
این نوع اتصالات به هیچ وجه پیچیدگی خاصی ندارد و برای تغییر مسیر خطوط لوله استفاده می شود.
زانو استیل همانطور که از نامش پیداست وظیفه تغییر جهت مسیر لوله کشی را دارد.
زانو ۹۰ درجه گالوانیزه _ تنظیم تهویه یسنا
ساختار زانو ۹۰ درجه گالوانیزه
ساختار زانو ۹۰ درجه گالوانیزه ،تکه‌های کانال زانویی به‌وسیله رخ یک لبه و دو لبه به همدیگر متصل می‌شوند.
کانال اس و یا دوخم را می‌توان در این گروه دسته‌بندی کرد. اتصالات زانویی در کانال‌کشی لوله‌های فلکسیبل و لوله‌های خرطومی نیز کاربرد دارند.
همچنین در انتهای خطوط کانال اسپیرال از یک زانویی ۹۰ درجه و رو به پایین برای گرفتن انشعاب و نصب دریچه گرد استفاده می‌شود.
در نصب و اجرای کانال فلکسیبل معمولاً از نوعی زانویی قایقی با یک انشعاب گرد استفاده می‌شود و بعد از زانو دریچه نصب می‌شود.
کانال زانویی گالوانیزه از سایز ۶ اینچ تا ۶۰ اینچ با ضخامت‌های مختلف تولید می‌شود.
همچنین می‌توان زانویی‌ها را به‌صورت تبدیلی گرد به گرد و چهارگوش به گرد تولید کرد.
البته در دستگاه‌های داکت اسپیلت و کانال‌کشی کانال های فلکسیبل استفاده از زانویی فقط برای نصب قاب چوبی و دریچه مرسوم است.
زانو ۹۰ درجه گالوانیزه،کانال گرد هوای ساخته شده از لوله گالوانیزه، یکی از روش های انتقال هوا در تاسیسات ساختمانی است.
زانو ۹۰ درجه گالوانیزه _ تنظیم تهویه یسنا
سه راهی گرد
سه راهی کانال گرد از زیر مجموعه صنعت کانال سازی محسوب می شود. این محصول در اجرای کانال کشی کولر بسیار پرکاربرد است. سه راهی کانال گرد، برای انشعاب لوله های گرد به کار می رود که باعث هدایت هوا در دو جهت متفاوت می شود.

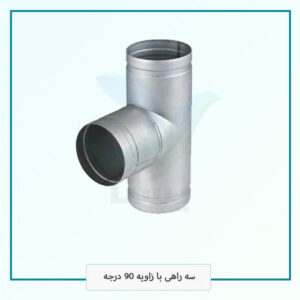

سه‌راه کانال اسپیرال گالوانیزه نود درجه پرکاربردترین نوع سه‌راه در صنعت کانال‌کشی است که شامل یک لوله اصلی و یک نافی به قطر لوله است.
ضخامت ورق سه‌راه نود درجه کانال اسپیرال بستگی به قطر آن دارد.
سه‌راه کانال اسپیرال ۹۰ درجه، در دو نوع هم‌قطر و غیر هم‌قطر ساخته می‌شود.
در زمان تغییر مسیر کانال اسپیرال گاهی نیاز به چند خروجی کوچکتر از قطر اصلی کانال خواهیم داشت که لازم است تا از سه‌راه ۹۰ درجه غیرهم‌قطر استفاده شود.
در مدل غیر هم‌قطر ۹۰ درجه، قطر نافی از قطر لوله اصلی کمتر است.
سه راهی گرد _ تنظیم تهویه یسنا

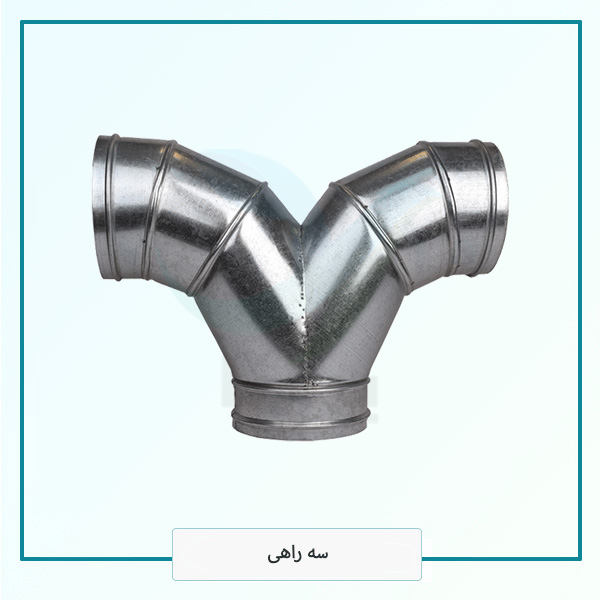

سه‌راه شلوار ۹۰ درجه، در دو نوع هم‌قطر و غیر هم‌قطر ساخته و به بازار عرضه می‌شود.
سه‌راه شلوار ۹۰ درجه هم قطر کانال اسپیرال گالوانیزه به‌منظور هدایت هوای کانال اسپیرال گالوانیزه از یک لاین با قطر معین به دو لاین مجزای با قطر یکسان استفاده می‌شود.
این نوع از سه‌راه دارای سیستم جداکننده هوا است .
در مدل غیرهم قطرسه‌راه شلوار ۹۰ درجه، کانال اسپیرال گالوانیزه، هوای درون خود را به دو انشعاب فرعی در قطرهای متمایز در زاویه ۹۰ درجه هدایت می‌کند.
سه راهی گرد _ تنظیم تهویه یسنا
در نوع سه‌راه شلوار کانال اسپیرال گالوانیزه ۹۰ درجه غیرهم‌قطر نیز در ساختار خود از سیستم جداکننده هوا یا تیک آف استفاده می‌شود.
در این قطعه، هوا به اندازه تعیین شده در دو خروجی ، تعدیل می‌شود و بر اساس نیاز هر لاین کانال اسپیرال گالوانیزه به هوای دمش و مکش عمل می‌کند.
به طور معمول جنس سه‌راه شلوار ۹۰ درجه؛ گالوانیزه، آلومینیوم یا استیل می‌باشد.
سه راهی گرد _ تنظیم تهویه یسنا

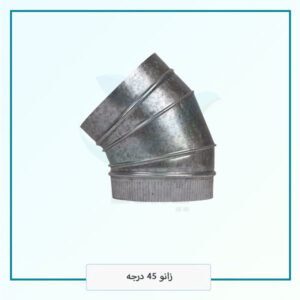

زانو ۴۵ درجه
زانو ۴۵ درجه گالوانیزه قطر ۱۵ بعد از لوله اسپیرال پرمصرف‌ترین نوع اتصالات کانالهای انتقال هوا می‌باشد.
کانال زانویی دارای زوایای متنوعی هستند و هیچ محدودیتی در ساخت زانویی با زاویه‌های مختلف وجود ندارد.
همچنین کانال زانویی گرد می‌تواند به‌صورت تبدیلی یا گرد به چهارگوش باشد.
در کانال‌کشی لوله اسپیرال و داکت اسپیرال زانویی‌های گرد نقش مهمی ایفا می کنند.

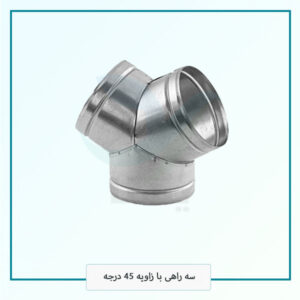

در بسیاری از سیستم های اسپیرال که از سه‌راهی گالوانیزه با زاویه ۴۵ درجه استفاده می‌کنند.
برای ایجاد زاویه ۹۰ درجه از یک زانو ۴۵ درجه بعد از سه‌راهی استفاده می‌کنند تا هوا بهتر داخل کانال اسپیرال هدایت شود.
زانو ۴۵ درجه _ تنظیم تهویه یسنا
درجه گالوانیزه ، کانال هوای ساخته شده از لوله گالوانیزه،یکی از روش های انتقال هوا در تاسیسات ساختمانی، به ویژه مراکز تجاری و رستوران ها می باشد.
استفاده از لوله و اتصالات گالوانیزه بسیار مقرون به صرفه بوده و فضای بسیار کمتری از ساختمان اشغال می کند.
زانو ۴۵ درجه _ تنظیم تهویه یسنا
مزایای زانو ۴۵ درجه گالوانیزه :
۱- مقاومت در برابر فشار و ضربه و جلوگیری از شکستگی و ترک‌خوردگی
2- مقاومت در برابر زنگ زدگی
3- مقاومت در برابرسایش و خوردگی
4- جداره داخلی صاف و بدون زبری
5- نصب سریع و آسان
6- عدم نیاز به داغ کردن لوله یا اتصال
7- کاهش تعداد اتصالات
8- هزینه نصب و قیمت پایین تر
9- موجود بودن در رده‌های فشاری مختلف
10- مقاومت در برابر مواد شیمیایی و کودهای کشاورزی
زانو ۴۵ درجه _ تنظیم تهویه یسنا
تبدیل گرد به گرد
تبدیل گرد به گرد گالوانیزه باعث کوچک کردن سطح کانال می شود تا فشار هوا زیاد و سرعت باد بیشتر شود.
جریان هوای مطبوع بعد از تولید از طریق کانال یا داکت های هوارسانی از سیستم تهویه مطبوع در نظر گرفته شده به داخل محیط جریان می یابد.
در اغلب موارد زمانی که کانال ها ناگریز از تغییر سطح مقطع از لحاظ سایز یا شکل می باشند می بایست از تبدیل و اتصالات هوا بدین منظور بهره برد.
این اجزاء بسیاری از مشکلات اجرایی و محاسباتی جاری در سیستم کانال کشی یا داکت هوا در ساختمان را برطرف می کنند.
این قطعات جزء جدایی ناپذیر این گونه کانالها می باشند که بدون وجود آنها تهویه و هوارسانی قابل اجرا نخواهد بود.
تبدیل گرد به گرد _ تنظیم تهویه یسنا
عملکرد تبدیل گرد به گرد گالوانیزه
عملکرد تبدیل گرد به گرد گالوانیزه در داخل کانال وقتی باد با سرعت حرکت می کند بعد از ده متر سرعت باد افت می کند و اگر بخواهیم به اتاقی دیگر انشعاب دهیم قدرت هوا کم می شود.
در این حالت از تبدیل استفاده می شود تا سطح کانال کوچک شود و فشار هوا را زیاد کند تا هوا با سرعت بیشتری منتقل شود .
از تبدیل گرد به گرد گالوانیزه برای کوچک کردن سطح مقطع کانال استفاده می شود.
ولی اگر با فشار هوای یکسان خروجی هم نگیریم و تبدیل را بزنیم کانال به صدا می افتد و قدرت هوا بیشتر از فضای مورد نیاز است.
تبدیل گرد به گرد _ تنظیم تهویه یسنا
تبدیل و اتصالات هوا شاخه بزرگی از مجموعه مکانیک ساختمان می باشند که دسته بندی های مختلفی را شامل می شوند.
قطعات مختلفی در امر ساخت تبدیل و اتصالات هوا نقش مهم و تأثیرگذاری دارند و این موضوع از لحاظ گوناگونی کاربری ها بسیار حائز اهمیت می باشد.
تبدیل گرد به گرد گالوانیزه به دو دسته ی تبدیل هوا و اتصالات هوا در انواع و اقسام مختلف از لحاظ جنس ساخت و شکل ظاهری تقسیم بندی می شوند.
در کلیه اماکن و کاربری ها ما نیازمند یک سیستم تهویه مطبوع با کارایی بالا به جهت انتقال هوای تازه از سیستم هوارسانی مربوطه به فضاها و همچنین برگشت هوای مصرفی و خروج آلودگی ها از فضا می باشیم که این موضوع از طریق کانال ها محقق می شود.
به منظور انجام هرچه بهتر این کار از تبدیل و اتصالات هوا با توجه به نوع کاربری بنا و سطح استفاده از سیستم تهویه و هوارسانی می باید بهره گرفت.
تبدیل گرد به گرد _ تنظیم تهویه یسنا
تبدیل گالوانیزه و سایر اتصالات در جنس های گالوانیزه، استیل،آلومینیوم و ورق سیاه در قطرهای دلخواه قابل سفارش گذاری است.
این محصولات دارای راندمانی مطلوب در هدایت هوا می باشند.
تبدیل گرد به گرد گالوانیزه ، کانال هوای ساخته شده از جنس گالوانیزه،یکی از روش های انتقال هوا در تاسیسات ساختمانی ، به ویژه مراکز تجاری و رستوران ها می باشد.
استفاده از لوله و اتصالات گالوانیزه بسیار مقرون به صرفه بوده و فضای بسیار کمتری از ساختمان اشغال می کند.
به دلیل پیش ساخته بودن کلیه لوله ها، زانوها، اتصالات و تبدیل فرایند نصب کانال ها به سرعت و در کمترین زمان انجام می گیرد.
تبدیل گرد به گرد _ تنظیم تهویه یسنا
تبدیل گرد به چهارگوش
کانال چهارگوش که در واقع یکی از رایج ترین ابزار های انتقال هوا می باشد ممکن است تنها به صورت مربع شکل کل پروژه را پوشش بدهد ولی در شرایطی پروژه نیازمند کانال چهارگوش و کانال گرد در کنار یکدیگر می باشد که در آن شرایط نیازمند تبدیل کانال چهارگوش به گرد می باشیم که در اصطلاح انگلیسی به آن Convert the quadrilateral channel to round نیز می گویند.
تبدیل گرد به چهارگوش _ تنظیم تهویه یسنا
مزایا تبدیل گرد به چهارگوش
تبدیل کانال چهارگوش به گرد دقیقا همان ویژگی ها و خواص منحصر به فرد کانال چهارگوش را دارا می باشد. که به تفصیل به شرح آنها می پردازیم.
تبدیل کانال چهارگوش به گرد سرعت اجرای بالایی دارد یعنی در کمترین زمان می توان بیشترین کارایی را از آن به دست آورد
و طی زمان مقرر و یا حتی زودتر از زمان تعیین شده آن را تحویل مشتری داد.
ساخت تبدیل کانال چهارگوش به گرد بسیار ارزان و مقرون به صرفه است
به همین دلیل موجب صرفه جویی در هزینه ها شده در نتیجه توجه سازندگان بسیاری را به خود جلب می نماید.
طراحی تبدیل کانال چهارگوش به گرد بسیار راحت و سریع می باشد
زیرا هم ابعاد چهارگوش و هم ابعاد کانال گرد کاملا مشخص می باشد
و باید توسط یک قالب ساده و چند برش ساده آماده ی استفاده گردد
بنابراین نیاز به تخصص خاصی ندارد و به سادگی تولید و تهیه می گردد.
تبدیل گرد به چهارگوش _ تنظیم تهویه یسنا
از تبدیل کانال چهارگوش به گرد برای کاربری های گوناگونی استفاده می شود برای تهویه مطبوع داکت اسپلیت، سیستم های انتقال هوا، دستگاه های هواساز، ایرواشرها، کولرهای آبی و…
و در فضاهایی چون فروشگاه ها، بیمارستان ها، کارخانه ها، فضاهای صنعتی، سرویس های بهداشتی و…
جهت بالا بردن مقاومت و استحکام تبدیل کانال چهارگوش به گرد بدنه آن را به ورق گالوانیزه تجهیز می نمایند
و در مواقعی از استیل ضد زنگ نیز استفاده می نمایند خصوصا در فضاهایی که رطوبت بسیار بالا باشد.
تبدیل گرد به چهارگوش _ تنظیم تهویه یسنا
لوله دودکش H
لوله دودکش اچ از قدیمی ترین انواع کلاهک های بام به شمار می آید.
ساختارِ کلاهک اچ تشکیل یافته از یک پایه و دو عدد باله که بوسیله یک رابط که برروی پایه قرار می گیرد به هم متصل می شوند.
در واقع به لحاظ اصول نظام مهندسی کلاهک اچ از تمام استانداردهای لازم جهت قرارگیری در بالاترین نقطه ی لوله های دودکش برخوردار است.
لوله دودکش H _ تنظیم تهویه یسنا
کلاهک اچ را به لحاظ مَتریال از انواع ورق از قبیل ورق گالوانیزه ، ورق روغنی یا سیاه و حتی استیل می توان تولید نمود، که در نوع گالوانیزه ،نیازی به رنگ یا پوشش سطح خارجی نمی باشد.
اما در نوع ورق سیاه یا روغنی ، جهت جلوگیری از اکسیدشدن و زنگ زدگیِ سطحِ کلاهک اچ، از پوشش رنگ کوره ای بر سطح کلاهک اچ استفاده می شود.
کلاهک اچ به لحاظ ساختار نیز به دو صورت گرد و چهارگوش بنا به سفارش کارفرما تولید و عرضه می گردد.
لوله دودکش H _ تنظیم تهویه یسنا
از جمله موارد مهم و ضروری که باید در زمان نصب کلاهک دودکش اچ گرد در نظر گرفت این است که ارتفاع نصب لوله دودکش اچ از سطح بام حداقل باید یک و نیم متر باشد تا عملیات تخلیه دود با مکش بیشتری از نقطه ی اوج کلاهک دودکش اچ صورت پذیرد و قدرت مکش کلاهک دودکش به بیشترین میزان و در نتیجه راندمان مکش به بالاترین سطح ارتقا یابد.
در صورتیکه لوله های دودکش چهارگوش باشند برای استفاده از کلاهک دودکش اچ گرد باید از یک تبدیلِ چهارگوش به گرد استفاده نمود که به راحتی کلاهک دودکش اچ گرد را بر روی آن نصب نمود.
لوله دودکش H _ تنظیم تهویه یسنا
مجموعه تنظیم تهویه یسنا انواع مدل های اتصالات گرد را با قیمتی مقرون به صرفه و کیفیت بالا تولید و به بازار عرضه می کند.
جهت خرید زانو ۹۰ درجه ، زانو ۴۵ درجه ، تبدیل گرد به گرد ، تبدیل گرد به چهارگوش ، سه راهی گرد و لوله دودکش H و اطلاع از آنها از طریق شماره های زیر با کارشناسان تنظیم تهویه یسنا تماس بگیرید:
