کانال TDC

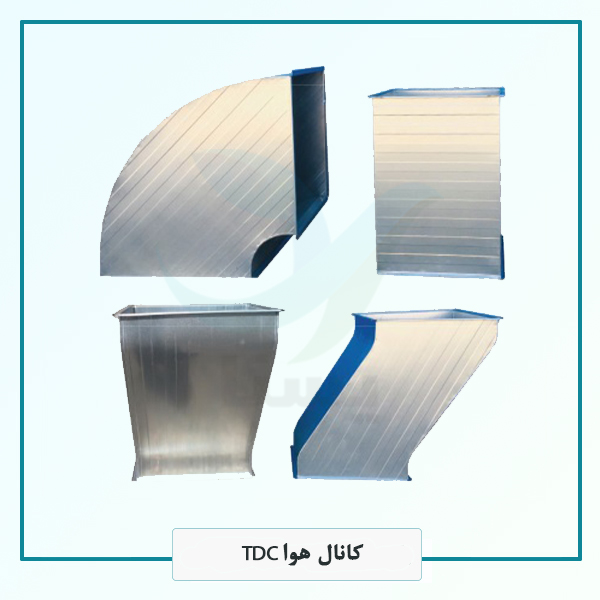

کانال TDC تی دی سی

جهت اتصال کانال های هوا و مسیرهای فلزی عبور و مرور هوا نیاز به قطعه کانال تی دی سی یا فلنج تی دی سی می باشد.

به عبارتی کانال های هوا که فلنج اتصال از جنس گالوانیزه است با نام کانال TDC شناخته می شوند. کانال TDC، نوعی کانال کشی است و به منظور انتقال هوا در سیستم های تهویه مطبوع و سیستم های گرمایشی و سرمایشی کاربرد دارد که موجب

مقاومت بالا اتصال و کاهش لرزش ناشی از عبور هوا می شود.

سیستم های مختلفی برای نصب به عنوان تهویه هوای مطبوع ساختمان وجود دارند که میتوانید از آنها استفاده کنید. کانال های خم، زاویه دار و … که مسیرهای رفت و برگشتی هوا را میسازند و عمل تهویه هوا بین محیط بیرون و داخل ساختمان را ممکن

میسازند. این کانالها و مسیر های فلزی عبور و مرور هوا، با قطعه ای بنام کانال TDC یا همان فلنج TDC  به یکدیگر متصل میشوند. به عبارت دیگر ، به کانالهای تهویه هوایی که فلج اتصال بین آنها از جنس آلیاژ گالوانیزه باشد ، کانال TDC اطلاق میشود.

مشخصات کانال TDC

جنس این نوع کانال ها از ورق گالوانیزه می باشد که در برابر زنگ زدگی مقاوم است.

به دلیل طراحی ساده نصب و اجرای کانال بسیار ساده می باشد.

موجب مقاومت و استحکام بالای کانال ها می شود.

در سیستم های تهویه مجتمع های مسکونی، اداری، صنعتی و تجاری استفاده می شود.

مطابق با استانداردهای تهویه هوا

ابعاد دهانه کانال تی دی سی باید متناسب با ابعاد دهانه کانال هوا باشد که در سایز های ۳ و ۴ سانتی متری تولید می شود.

اتصال محکم و بدون شت

بدنه و ظاهر زیبا

وزن کم

اجزای کانال تی دی سی

از قطات مختلف ساخته می شود از جمله:

پروفیل از اجزای اصلی این کانال می باشد که در ضخامت های مختلف و جنس ورق گالوانیزه ساخته می شود. ضخامت پروفیل ها ۰.۱، ۰.۳، ۰.۷ میلی متر است.

کرنر یا گوشه، ساختاری مشابه حرف L انگلیسی دارد که برای اتصال چهارضلع کانال استفاده می شود. این نوع کانال در ابعاد مختلف تولید می شود و رایج ترین ضخامت ۲ میلی متری می باشد.

گیره از این قطعه برای نزدیک کردن لبه های فلنج کاربرد دارد.

نوارگسکت یا نوار الاستومتری درزگیر، جهت عایق بندی و درزگیری نهایی استفاده می شود.
