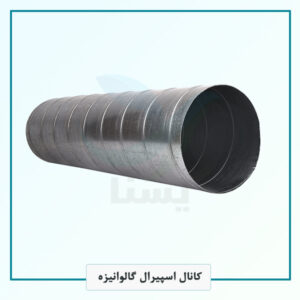

کانال اسپیرال گالوانیزه
کانال اسپیرال گالوانیزه و متعلقات آن از عناصر ضروری در زمینه تهویه مطبوع و یکی از انواع کانال های با مقطع گرد می باشد. کلمه ی اسپیرال یک واژه انگلیسی به معنای مارپیچ یا دوران میباشد.
از این کانال ها در فرآیند کانال کشی برای ایجاد سیستم تهویه مطبوع استفاده می شوند و از نظر زمان و صرفه جویی بسیار مقرون به صرفه هستند و در بین کانال های با مقطع گرد ، کانال اسپیرال گالوانیزه کاربرد بسیار زیادی دارد و از مزیت های بالایی برخوردار میباشد.
کانال اسپیرال از بهم تنیدگی یک تسمه ممتد ورقی از جنس گالوانیزه ، آلومینیوم و یا استیل به صورت اتصال درز مورب تولید میشود و سطح صاف این درز در داخل کانال باعث میگردد، جریان هوا در داخل کانال با کمترین اصطکاک مواجه بوده و بیشترین دبی و بازدهی در جریان انتقال هوا به عمل آید.
![کانال اسپیرال گالوانیزه](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post360-300x300.jpg)
کانال اسپیرال گالوانیزه _ تنظیم تهویه یسنا
کانکتور دوسر فلنج TDC
در سیستم های تهویه مطبوع که از کانالکشی برای انتقال هوا چه در مسیر رفت و چه برگشت هوا استفاده میگردد.
جهت گرفتن لرزش دستگاه ها ، مانند دستگاه های هواساز ، دستگاه های اگزاست ، داکت اسپلیت و فنکوئل ، از کانکتور استفاده میکنند.
![کانکتور دوسر فلنج TDC](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post319-300x300.jpg)
کانکتور دوسر فلنج TDC _ تنظیم تهویه یسنا
کانکتور دوسر فلنج گرد
همانطور که گفته شد کانکتور دوسر فلنج جهت اتصال دستگاهها به کانال گالوانیزه یا کانالفلکسیبل مورد استفاده قرار می گیرد.
این نوع کانکتور از انتقال لرزش فن به کانال جلوگیری می کند. به همین دلیل به آنها لرزه گیر نیز می گویند.
علاوه بر این نوعی عایق صدا هم می باشد و صدای فن را تا حدی خفه می کند.
![کانکتور دوسر فلنج](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post315-300x300.jpg)
کانکتور دوسر فلنج _ تنظیم تهویه یسنا
کانکتور گرد
از کانکتور لرزه گیر به عنوان رابط بین دستگاه های تهویه از جمله کولر، داکت اسپلیت، کانال هوا، دستگاه هواساز می باشد و از انتقال لرزش و صدا دستگاه دمنده در داخل کانال جلوگیری می کند.
کانکتور برزنتی قابل استفاده در مقاطع گرد ، چهارگوش و حتی بیضی میباشد. کانکتور لرزه گیر برزنتی با توجه به روکش پی وی سی ،دارای خاصیت ضد آب است و از نفوذ رطوبت و آب جلوگیری میکند.
![کانکتور گرد برزنت آماده کانکتور](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post144-300x300.jpg)
کانکتور گرد _ تنظیم تهویه یسنا
انواع اتصالات گرد
زانو ۹۰درجه
زانو ۹۰ درجه گالوانیزه بعد از لوله اسپیرال پرمصرفترین نوع اتصالات کانالهای انتقال هوا میباشد.
کانال زانویی در زوایای مختلفی تولید می شود و محدودیتی در تولید زانویی یا زاویه های مختلف وجود ندارد.
کانال زانویی گرد به شکل تبدیلی یا گرد به چهارگوش است.
در کانالکشی لوله اسپیرال و داکت اسپیرال زانوییهای گرد نقش مهمی ایفا می کنند.
برای ایجاد زاویه ۹۰ درجه از یک زانو ۴۵ درجه بعد از سهراهی استفاده میکنند تا هوا بهتر داخل کانالاسپیرال هدایت شود.
در بسیاری از سیستم های اسپیرال که از سهراهی گالوانیزه با زاویه ۹۰ درجه استفاده میکنند.
کانال زانویی را میتوان بهصورت های گوناگون ساخت. شعاع استاندارد D=R میباشد.
![زانو 90 درجه](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post204-300x300.jpg)
تنظیم تهویه یسنا
زانو ۴۵ درجه
زانو ۴۵ درجه گالوانیزه قطر ۱۵ بعد از لوله اسپیرال پرمصرفترین نوع اتصالات کانالهای انتقال هوا میباشد.
در کانال های کولر آبی و کانال کولر از دو عدد زانویی و به اصطلاح زانو تلفنی استفاده می شود.
کانال زانویی دارای زوایای متنوعی هستند و هیچ محدودیتی در ساخت زانویی با زاویههای مختلف وجود ندارد.
در کانالکشی لولهاسپیرال و داکت اسپیرال زانوییهای گرد نقش مهمی ایفا می کنند.
همچنین کانال زانویی گرد میتواند بهصورت تبدیلی یا گرد به چهارگوش باشد.
در بسیاری از سیستم های اسپیرال که از سهراهی گالوانیزه با زاویه ۴۵ درجه استفاده میکنند.
برای ایجاد زاویه ۹۰ درجه از یک زانو ۴۵ درجه بعد از سهراهی استفاده میکنند تا هوا بهتر داخل کانالاسپیرال هدایت شود.
![زانو 45 درجه](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post286-300x300.jpg)
زانو ۴۵ درجه _ تنظیم تهویه یسنا
سه راهی گرد
سهراه کانالاسپیرال گالوانیزه نود درجه پرکاربردترین نوع سهراه در صنعت کانالکشی است که شامل یک لوله اصلی و یک نافی به قطر لوله است. ضخامت ورق سهراه نود درجه کانالاسپیرال بستگی به قطر آن دارد.
سهراه کانالاسپیرال ۹۰ درجه، در دو نوع همقطر و غیر همقطر ساخته میشود. در زمان تغییر مسیر کانالاسپیرال گاهی نیاز به چند خروجی کوچکتر از قطر اصلی کانال خواهیم داشت که لازم است تا از سهراه ۹۰ درجه غیرهمقطر استفاده شود.
در مدل غیر همقطر ۹۰ درجه، قطر نافی از قطر لوله اصلی کمتر است.
سه راهی تبدیلی در صنایع مختلف از جمله نفت ، گاز ،آب و فاضلاب کاربرد دارند. طراحی مناسب این قطعه میتواند به افزایش کارایی و کاهش هزینه ها منجر شود.
![سه راهی گرد](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post197-300x300.jpg)
سه راهی گرد _ تنظیم تهویه یسنا
تبدیل گرد به گرد
تبدیل گرد به گرد گالوانیزه موجب کوچک کردن سطح کانال می شود تا فشار هوا زیاد و سرعت باد بیشتر شود.
جریان هوای مطبوع بعد از تولید از طریق کانال یا داکت های هوارسانی از سیستم تهویه مطبوع در نظر گرفته شده به داخل محیط جریان می یابد.
در اغلب موارد زمانی که کانالها ناگریز از تغییر سطح مقطع از لحاظ سایز یا شکل می باشند می بایست از تبدیل و اتصالات هوا بدین منظور بهره برد.
این اجزاء بسیاری از مشکلات اجرایی و محاسباتی جاری در سیستم کانال کشی یا داکت هوا در ساختمان را برطرف می کنند.
این قطعات جزء جدایی ناپذیر این گونه کانالها می باشند که بدون وجود آنها تهویه و هوارسانی قابل اجرا نخواهد بود.
![تبدیل گرد به گرد](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post191-300x300.jpg)
تبدیل گرد به گرد _ تنظیم تهویه یسنا
لوله دودکش H
لوله دودکش اچ از قدیمی ترین انواع کلاهک های بام به شمار می آید.ساختارِ کلاهک اچ تشکیل یافته از یک پایه و دو عدد باله که بوسیله یک رابط که برروی پایه قرار می گیرد به هم متصل می شوند.
در واقع به لحاظ اصول نظام مهندسی کلاهک اچ از تمام استانداردهای لازم جهت قرارگیری در بالاترین نقطه ی لوله های دودکش برخوردار است.
![لوله دودکش H](https://www.yasnahvac.co/wp-content/uploads/2023/04/yasna_Post299-300x300.jpg)
لوله دودکش H _ تنظیم تهویه یسنا
شما میتوانید برای اطلاع از قیمت این کانال های تهویه ،مشاوره و کسب اطلاعات بیشتر با ما تماس بگیرید:
